SDR در لوله چیست؟ یک راهنمای کامل

SDR مخفف چیست؟

SDR مخفف عبارت است نسبت ابعاد استاندارد و این یکی از اولین مشخصاتی است که مهندس هنگام انتخاب لوله پلاستیکی برای پروژه بررسی می کند. این عدد به شما می گوید که چگونه قطر بیرونی لوله با ضخامت دیواره آن ارتباط دارد، که به نوبه خود تعیین می کند که لوله چقدر می تواند به طور ایمن فشار را تحمل کند. برای مثال، یک لوله با علامت SDR 11 دارای قطر خارجی است که یازده برابر حداقل ضخامت دیواره آن است.

این اصطلاح به طور مداوم در مشخصات لوله کشی آب، گاز، فاضلاب و صنعتی، به ویژه برای لوله های فشار HDPE و PVC نشان داده می شود. تولیدکنندگانی که الف طیف کاملی از محصولات لوله HDPE معمولاً SDR را در کنار قطر لوله و کلاس فشار ذکر می‌کند زیرا این سه مقدار با هم مشخص می‌کنند که لوله چه کاری را انجام می‌دهد.

نحوه محاسبه SDR

فرمول پشت SDR ساده است:

SDR = قطر بیرونی ÷ حداقل ضخامت دیوار

لوله ای با قطر خارجی 4.5 اینچ و حداقل ضخامت دیواره 0.409 اینچ بگیرید. یکی را بر دیگری تقسیم کنید و نتیجه 11 می شود، بنابراین لوله به عنوان SDR 11 طبقه بندی می شود. ضخامت دیواره را به 0.265 اینچ در همان قطر تغییر دهید و SDR به 17 می رسد. چیزی در مورد قطر بیرونی تغییر نکرده است - فقط دیوار تغییر کرده است، و آن متغیر منفرد همان چیزی است که عدد SDR نشان می دهد.

چرا SDR برای عملکرد لوله مهم است؟

SDR فقط یک برچسب ابعادی نیست، بلکه نشانگر مستقیم فشار داخلی یک لوله است. این رابطه در یک جهت روشن اجرا می شود: عدد SDR کمتر به معنای دیواره ضخیم تر نسبت به قطر لوله است و دیوار ضخیم تر فشار بیشتری را تحمل می کند. عدد SDR بالاتر به معنای دیوار نازک‌تر، ظرفیت فشار کمتر و معمولاً یک لوله سبک‌تر و ارزان‌تر است.

به همین دلیل است که دو لوله با قطرهای مختلف اما SDR یکسان، تا زمانی که از یک ماده ساخته شده باشند، دارای فشار یکسانی هستند. یک لوله 2 اینچی SDR 11 HDPE و یک لوله 12 اینچی SDR 11 HDPE هر دو برای فشار کاری یکسان ارزیابی می شوند، زیرا نسبت دیوار به قطر ثابت می ماند. این ثبات بخشی از چیزی است که باعث می شود لوله پلی اتیلن با چگالی بالا برای توزیع آب به راحتی در یک سیستم با اندازه لوله های مخلوط مشخص می شود.

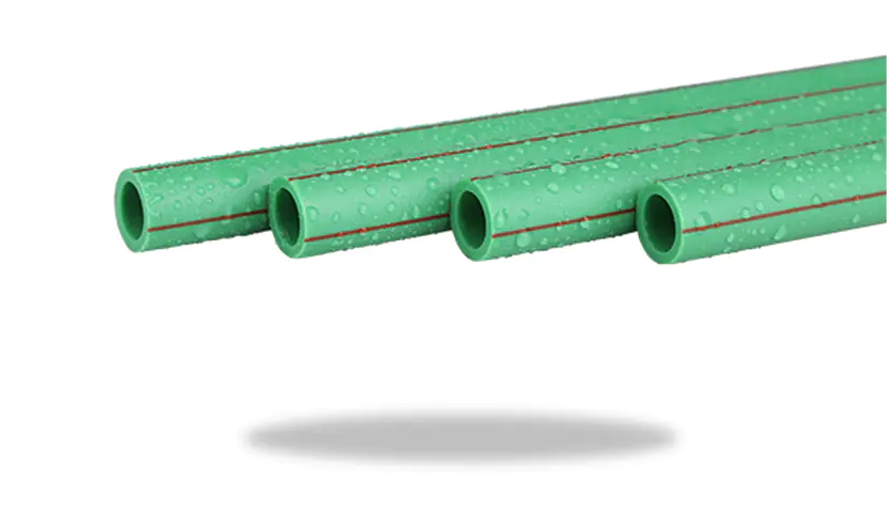

ضخامت دیوار ناشی از SDR نیز بر سفتی تأثیر می گذارد. لوله ای با SDR کمتر در برابر انحراف تحت بار خاک و بار ترافیکی بهتر از لوله های دیواره نازک و با SDR بالا مقاومت می کند که برای تاسیسات مدفون اهمیت دارد. منطق مشابه به سایر سیستم های لوله کشی پلاستیکی گسترش می یابد مقاومت مکانیکی و مقاومت فشاری لوله PPR یک رابطه ضخامت دیوار قابل مقایسه را دنبال می کند.

SDR در مقابل DR: تفاوت چیست

SDR و DR به طور یکسان محاسبه می شوند و رابطه فیزیکی یکسانی را توصیف می کنند، اما آنها کاملاً قابل تعویض نیستند. DR (نسبت ابعاد) برای هر نسبت قطر خارجی به ضخامت دیوار اعمال می شود. SDR به طور خاص به نسبت هایی اشاره دارد که بر روی یک سری اعداد استاندارد شده توسط ANSI قرار می گیرند: 9، 11، 13.5، 17، 21، 26، و 32.5. هر پله بالاتر از آن سری نشان دهنده کاهش 20 درصدی ضخامت دیوار نسبت به قبل است.

برخی از استانداردهای لوله از نسبت ابعاد استفاده می کنند که در آن سری قرار نمی گیرند. به عنوان مثال، لوله پی وی سی AWWA C900 در DR 14، DR 18 و DR 25 تولید می شود - مقادیری که برای رسیدن به کلاس های فشار خاص به جای پیروی از پیشرفت ANSI انتخاب شده اند. این لوله ها به درستی لوله DR نامیده می شوند، نه لوله SDR، حتی اگر ریاضیات اساسی یکسان باشد. در مکالمات روزمره از این دو اصطلاح استفاده می شود، اما تمایز هنگام نوشتن مشخصات یا مقایسه لوله با مواد پلاستیکی مختلف اهمیت دارد. لوله HDPE با لوله PVC و فولاد مقایسه می شود در قدرت و انعطاف پذیری

مقادیر رایج SDR و کاربردهای آنها

هر مقدار SDR برای هر کاری مناسب نیست. اعداد پایین تر به جایی می روند که فشار بالاترین است. اعداد بالاتر به جاهایی می روند که بار سبک تر است یا وجود ندارد.

SDR 11 کاربرد بسیار گسترده ای دارد زیرا ظرفیت فشار را با هزینه مواد متعادل می کند و رتبه استاندارد برای بسیاری از لوله های توزیع گاز طبیعی و همچنین بسیاری از لوله ها است. محصولات لوله HDPE مهندسی شده برای توزیع گاز . در مقابل، لوله با رتبه SDR 26 یا 32.5، در زهکشی تغذیه شده با گرانش، جایی که فشار داخلی حداقل است و اولویت بازدهی نسبت به مقاومت ترکیدگی است، نشان داده می شود.

نحوه انتخاب SDR مناسب

انتخاب SDR با فشار کاری که لوله باید تحمل کند، از جمله هر ارتفاعی در سیستم شروع می شود. از آنجا، چند عامل دیگر معمولاً انتخاب را به سمت یک عدد کمتر یا بالاتر سوق می دهند.

• افزایش فشار ناشی از چرخه پمپ، بسته شدن دریچه یا استفاده از هیدرانت، که می تواند به طور موقت از فشار حالت پایدار فراتر رود.
• روش نصب - حفاری جهت دار و ترکیدگی لوله، تنش کششی اعمال می کند که اغلب نیاز به دیوار ضخیم تر از اندازه فشار به تنهایی دارد.
• دمای عملیاتی، زیرا درجه بندی فشار برای لوله های پلاستیکی بر اساس دمای مرجع استاندارد است و با افزایش دما کاهش می یابد
• بارگذاری خارجی از عمق دفن، شرایط خاک و ترافیک، که بر میزان سختی رینگ مورد نیاز لوله تأثیر می‌گذارد.

با توجه به راهنمای فنی موسسه لوله های پلاستیکی در مورد نسبت ابعاد HDPE انطباق SDR با شرایط فشار و نصب - نه فشار به تنهایی - چیزی است که سیستم لوله کشی را در طول عمر طراحی کامل خود حفظ می کند. درست کردن SDR از جلو از عدم تطابق پرهزینه با اتصالات و تجهیزات فیوژن جلوگیری می کند، زیرا اتصالات، کوپلینگ ها و ابزار جوشکاری همگی حول یک محدوده SDR خاص ساخته شده اند. برای یک نگاه گسترده تر به اینکه این رتبه بندی ها در انتخاب کلی لوله کجا قرار می گیرند، به قسمت زیر مراجعه کنید مزایا و زمینه های کاربرد لوله های پلی اتیلن با چگالی بالا .
